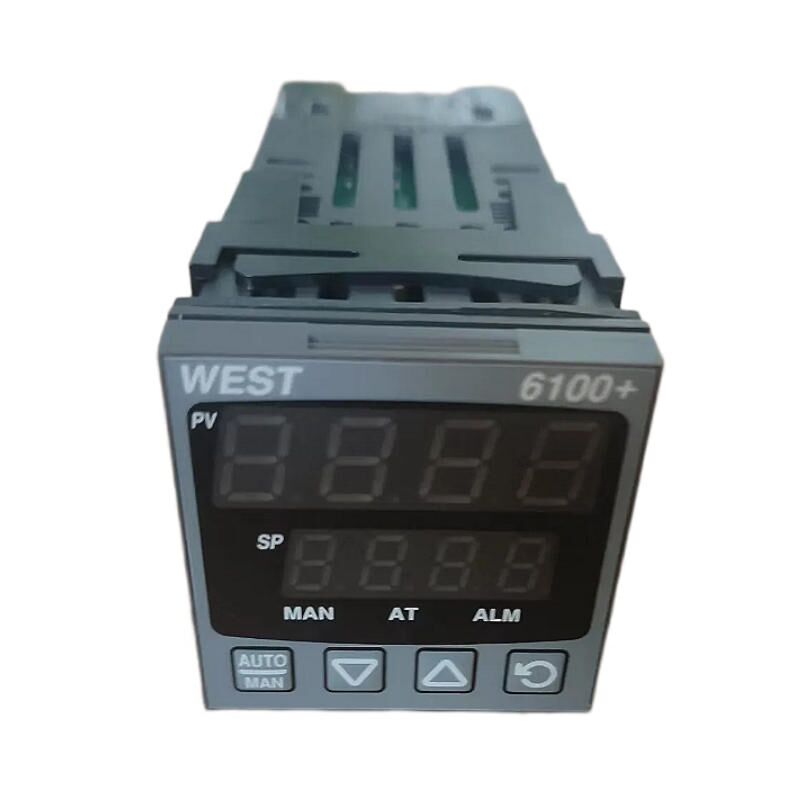

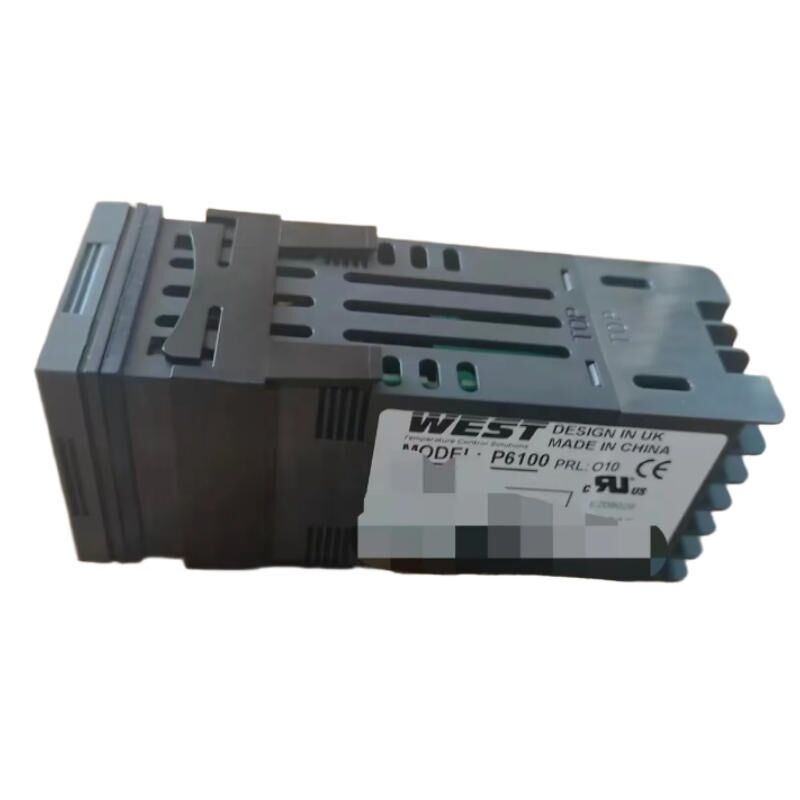

作为过程控制领域的经典品牌，英国WEST数字温度控制器凭借专有的算法和硬件架构，在热处理等高要求控温环境中表现良好。本文将深入解析WEST温控器在复杂工况下的闭环控制策略。

一、双自由度（2-DoF）PID控制算法机理

常规的单自由度PID算法在面对“设定值突变（SV阶跃）"与“外部工况扰动（如工业炉开门、冷料入炉、补气突变）"时，往往难以平衡两者的响应质量。若为了抑制开门时的温度低谷而调大比例增益或缩短积分时间，则在初始升温段极易引发严重的温度过冲；反之，若为了追求升温无超调而将控制参数调至保守，系统在面对外部热载荷冲击时的恢复时间就会大幅拉长。

英国WEST温控器引入了双自由度（2-Degree-of-Freedom）PID调节机制。其核心控制方程对设定值响应（Set-point Tracking）与扰动抑制（Disturbance Rejection）进行了数学解耦：

\(MV(t)=K_\left[\left(\beta \cdot SV(t)-PV(t)\right)+\frac}\int _^e(\tau )d\tau +T_\frac\left(\gamma \cdot SV(t)-PV(t)\right)\right]\)

β（目标值比例权重系数）与 γ（目标值微分权重系数）：当系统处于升温段或工艺曲线转换点（SV改变）时，β 和 γ 的动态调整可削弱设定值阶跃对输出分量的瞬间冲击，实现“柔性升温"，主动抑制超调。
误差项 e(t) = SV(t) - PV(t)：积分通道依然作用于全量误差，保证系统在恒温段的静态零残差。
外部扰动响应：当执行机构受到冷料入炉的外部冲击导致测量值（PV）突降时，由于其不触发SV变动，系统将全额释放原有的高比例增益（\(K_\)）和微分变率响应（\(T_\)），使执行机构（如调功器或安全阀门）瞬间全功率输出，缩短温度偏离恒定区间的时间。

二、主从串级（Cascade）与多区群控组态拓扑

在大型井式渗碳炉、台车式加热炉或长距离网带式生产线中，由于热传导在空间上的梯度延时，单回路控制极易导致局部过热或测温严重滞后。WEST核心系列（如 WEST Pro-EC44、Plus系列）支持主从串级控制拓扑，通过将复杂的传热过程分解为两个层级的闭环回路来克服大惯性滞后。

1. 串级控制逻辑架构

主回路（Master Loop/外环）：输入信号来自炉内核心工作区（接近工件表面）的温控传感器，根据工艺曲线的要求进行动态运算，但其运算输出（MV）并不直接驱动执行器，而是作为子回路的远程设定值（Remote SV）。
子回路（Slave Loop/内环）：输入信号来自靠近加热元件（如辐射管或电阻丝）的测温传感器。子回路对加热元件的温度变动做出高频采样，并直接变送输出控制执行机构。

2. 抗扰动优势解析

当电网发生电压波动、燃气阀前压力突变，或者外围风机风速波动导致加热源本身的输出发热量改变时，子回路的传感器会迅速捕获这一变化。内环PID将在该热量干扰尚未传导至炉内主工作区之前，在内部直接完成闭合调节。只有当内环无法平抑干扰时，外环才会做出微调，从而将主工作区的温度波动控制在极小的技术标准内。
